Zašto su spojnice kabela ključna obrana koju vaš električni sustav treba？

Stege za kabele nisu izborni dodaci - oni su kritični sigurnosni uređaji dizajnirani za osiguranje električnih kabela i sprječavanje katastrofalne štete tijekom kratkog spoja. Kvar kratkog spoja stvara elektromagnetske sile proporcionalne kvadratu vršne struje, sposobne provući kabele pod naponom kroz police za opremu i ugroziti osoblje unutar milisekundi. Prekidači strujnog kruga obično zahtijevaju 0,06 do 0,1 sekundi da se spotakne, ali vrhunac razorne sile javlja se upravo na 0,005 sekundi na sustavu od 50Hz. Kabelske spone obavljaju svoju funkciju zadržavanja trenutno, prije nego što zaštitni uređaji mogu reagirati, što ih čini primarnom linijom obrane od elektromehaničkih sila.

Prema IEC 61914, kabelske spone definirane su kao "uređaji dizajnirani za osiguravanje kabela kada su instalirani u intervalima duž duljine kabela." Za razliku od kabelskih vezica ili standardnih stezaljki, spojnice su posebno projektirane i testirane da izdrže sile kratkog spoja, s ocjenama temeljenim na vršnoj očekivanoj struji kratkog spoja (kA) i razmaku ugradnje.

Kako sile kratkog spoja ugrožavaju kabelske sustave

Tijekom trofaznog kratkog spoja, susjedni vodiči stvaraju intenzivna elektromagnetska polja. Odbojna sila između vodiča proporcionalna je kvadratu vršne struje kratkog spoja, stvarajući trenutni stres koji standardni proizvodi za upravljanje kabelima ne mogu izdržati. U podatkovnom centru nezaštićeni kabeli mogu uništiti police za poslužitelje vrijedne mjeseci zamjene; u industrijskim okruženjima, isti scenarij riskira požar, ozljedu i produljeni prekid rada.

Kritični vremenski jaz

Razumijevanje vremenskog slijeda događaja greške otkriva zašto je pasivno obuzdavanje nezamjenjivo:

• 0,005 sekundi: Najveća elektromagnetska sila javlja se na sustavima od 50 Hz
• 0,06–0,1 sekundi: Prekidači strujnog kruga se aktiviraju i uklanjaju kvar
• rezultat: Bez kabelskih spona, kabeli se nesputano kreću tijekom cijelog trajanja kvara

Ovaj vremenski razmak znači da niti jedan aktivni zaštitni uređaj ne može spriječiti početno mehaničko uništenje - to mogu samo ispravno specificirane kabelske spone.

Koje vrste spojnica kabela odgovaraju različitim primjenama

Odabir ispravne vrste spojnice ovisi o konfiguraciji kabela, klasi napona i uvjetima okoline. Korištenje nekompatibilne vrste klinova može rezultirati neadekvatnim obuzdavanjem tijekom stanja kvara.

Smjernice za odabir materijala

Izbor materijala izravno utječe na životni vijek performansi i sigurnosne granice:

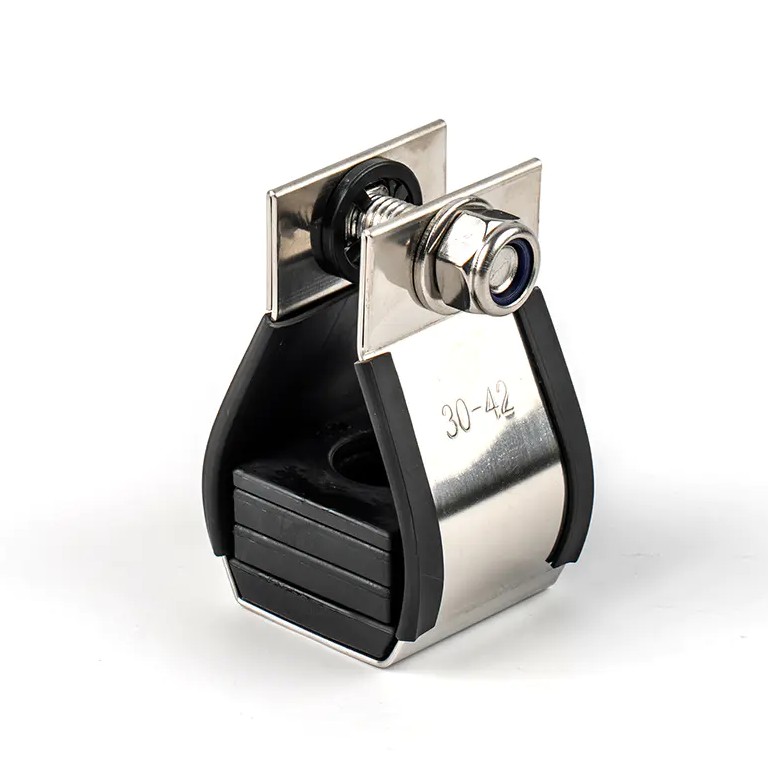

• Nehrđajući čelik 316: Iznimna otpornost na koroziju za morsko, pučinsko i kemijsko okruženje; podnosi ekstremne elektromehaničke sile
• Aluminij: Lagan s jakim mehaničkim svojstvima; pogodan za unutarnje i vanjske primjene od NN do VN
• Polimer/najlon: Isplativo za niskonaponsku unutarnju upotrebu; Opcije otporne na UV zračenje i vatrootporne dostupne za specifična okruženja

Kako IEC 61914 osigurava pouzdanu zaštitu

IEC 61914:2021 je globalno prihvaćen standard za spojnica kabela dizajn i testiranje, zamjenjujući dvosmislenost koja se nalazi u regionalnim električnim kodovima. Dok NEC članak 392.20(C) i CSA članak 12-2202 zahtijevaju da kabeli budu osigurani od magnetskih sila struje kvara, niti jedan ne navodi kako ispitati ili potvrditi da će uređaji za ograničavanje preživjeti slučaj kratkog spoja. IEC 61914 ispunjava ovu kritičnu prazninu.

Obavezne kategorije ispitivanja prema IEC 61914

Standard zahtijeva sveobuhvatno testiranje u više dimenzija izvedbe:

1. Temperaturna ocjena: Provjereno djelovanje od -60°C do 120°C (ili deklarirani raspon)
2. Ispitivanje bočnog opterećenja: Trajno opterećenje održano 60 minuta na maksimalnoj deklariranoj temperaturi
3. Ispitivanje aksijalnim opterećenjem: Otpornost na klizanje kabela duž trase
4. Otpornost na udarce: Testirano na najnižoj deklariranoj radnoj temperaturi
5. Otpornost na koroziju i UV zračenje: Solni sprej i validacija ubrzanog starenja
6. Otpornost na elektromehaničke sile: Ispitivanje otpornosti na kratki spoj pri deklariranim kA vrijednostima
7. Širenje plamena: Otpornost na širenje plamena u uvjetima kvara

Kritična razlika: IEC 61914 zahtijeva trajanje ispitivanja kratkog spoja od samo 0,1 sekunda (pet potpunih ciklusa), što je dovoljno da se razotkrije slabost klipa jer se vrhunac razorne sile javlja unutar prvih nekoliko milisekundi. Ovo se razlikuje od ispitivanja toplinske otpornosti kabela, koja mogu odrediti 63 kA tijekom 1 sekunde ili 40 kA tijekom 3 sekunde—te se ocjene odnose na zagrijavanje vodiča, a ne na mehaničko ograničenje.

Koji čimbenici određuju ispravnu specifikaciju bitve

Pravilna specifikacija zahtijeva usklađivanje deklariranih performansi klinova sa stvarnim uvjetima kvara instalacije. Nedovoljna specifikacija stvara katastrofalne sigurnosne rizike, dok prevelika specifikacija troši proračun bez dodatne koristi.

Ključni parametri specifikacije

Inženjeri moraju izračunati i provjeriti sljedeće:

• Vanjski promjer kabela (OD): Bitve moraju odgovarati stvarnom promjeru plašta, a ne samo veličini vodiča. Nepravilno pristajanje smanjuje učinkovitost zadržavanja tijekom kvarova.
• Vršna očekivana struja kratkog spoja: Oznaka kA klinove mora premašiti izračunatu razinu greške sustava. Imajte na umu da se najviše razine kvarova često javljaju u niskonaponskim instalacijama, a ne samo u visokonaponskim sustavima.
• Razmak klinova: Oznake proizvođača deklarirane su u određenim intervalima (obično 600 mm). Veći razmak eksponencijalno povećava silu po bitvi. Sila između vodiča izračunava se pomoću formule IEC 61914, koja uzima u obzir vršnu struju i promjer kabela.
• Naponska klasa i konfiguracija: NN, MV i HV sustavi predstavljaju različite profile sila. Jednojezgrene, trolisne i četverostruke formacije zahtijevaju namjenski dizajnirane bitve.
• Izloženost okoliša: Prisutnost kemikalija, ekstremne temperature, izloženost UV zračenju i rizik od požara diktiraju izbor materijala i klasu otpornosti na koroziju.

Primjer upozorenja

Razmotrite dva proizvođača koji tvrde da vršna otpornost iznosi 140 kA:

• Proizvođač A testiran s kabelom od 35 mm na razmak 600 mm
• Proizvođač B testirao s kabelom od 45 mm na razmak 300 mm

Za sustav s razinom kvara od 60 kA koji koristi kabel od 30 mm na razmaku od 1200 mm, proizvod proizvođača B ne bi uspio unatoč identičnoj naslovnoj ocjeni. Ovo pokazuje zašto timovi za nabavu moraju pregledati kompletna izvješća o ispitivanju—a ne samo naslovne brojke—i zašto inženjeri moraju štititi specifikacije tijekom životnog ciklusa projekta.

Kako pravilna instalacija povećava sigurnosne granice

Čak i ispravno specificirane bitve mogu pokvariti ako se nepropisno ugrade. Kvaliteta instalacije izravno određuje hoće li sustav raditi kao što je testirano.

Najbolje prakse instalacije

1. Slijedite razmake proizvođača: Instalirajte u intervalima navedenim za deklariranu struju kvara. Potreban je manji razmak za visoke scenarije kratkog spoja.
2. Poravnajte prema promjeru kabela: Pobrinite se da veličina spojnice odgovara stvarnom OD kabela, uzimajući u obzir sve tolerancije izolacije ili plašta.
3. Koristite ispravne spojeve: Montirajte s hardverom odobrenim za vrstu zadržavanja (ljestve, pladanj, podupirač ili greda).
4. Primijenite odgovarajući zakretni moment: Pretjerano zatezanje izobličuje obloge kabela; nedovoljno zatezanje omogućuje klizanje. Upotrijebite moment ključ za postizanje momenta držača prema specifikaciji proizvođača.
5. Račun za toplinsko širenje: U fleksibilnim sustavima gdje su kabeli "zmijasti", dopustite pomicanje širenja između fiksnih točaka. U krutim sustavima osigurajte da klin i struktura izdrže uzdužne termomehaničke sile.

Razmatranja dizajna sustava

Kabelski sustavi spadaju u dvije kategorije, od kojih svaka ima različite zahtjeve za spojnice:

• Fleksibilni sustavi: Kabeli su zmijasti okomito ili vodoravno, dopuštajući slobodno toplinsko širenje i skupljanje između točaka pričvršćivanja. Bitve se moraju prilagoditi kretanju dok zadržavaju ograničenje tijekom grešaka.
• Kruti sustavi: Kabeli su fiksirani uzdužno, zahtijevajući spojnicu, potpornu strukturu i krutost kabela da zajedno izdrže termomehaničke sile bez oštećenja.

Gdje klinovi kabela pružaju kritičnu zaštitu

Spojnice kabela bitne su gdje god se kablovi velike snage provlače u blizini osoblja ili kritične opreme. Razina napona je nebitna—neke od najviših razina kvarova javljaju se u niskonaponskim instalacijama zbog niže impedancije sustava.

Uz sigurnosnu usklađenost s NEC 392.20(C) i IEC 61914, pravilna instalacija klinova pomaže u ispunjavanju seizmičkih zahtjeva i uvjeta police osiguranja, smanjujući odgovornost i sprječavajući skupe prerade.

Zaključak: Proaktivni pristup sigurnosti kabelskog sustava

Stege za kabele predstavljaju mali dio ukupnih troškova projekta, ali pružaju nezamjenjivu zaštitu od elektromehaničkih sila kratkog spoja. Proces odabira mora integrirati promjer kabela, izračune struje kvara, zahtjeve za razmak, kompatibilnost materijala i izloženost okolišu u kohezivnu specifikaciju. Timovi za nabavu trebali bi postupati s klinovima kao s projektiranim sigurnosnim komponentama—a ne kao robnim artiklima—i potvrditi da proizvodi imaju neovisna izvješća o ispitivanju prema IEC 61914:2021, uključujući dokumentaciju o ispitivanju prije i poslije kratkog spoja. Ispravnim određivanjem i instaliranjem kabelskih obujmica od prvog dana, izvođači radova na elektroinstalacijama i vlasnici objekata osiguravaju usklađenost s propisima, štite kritičnu infrastrukturu i stvaraju sigurnija radna okruženja za osoblje.
